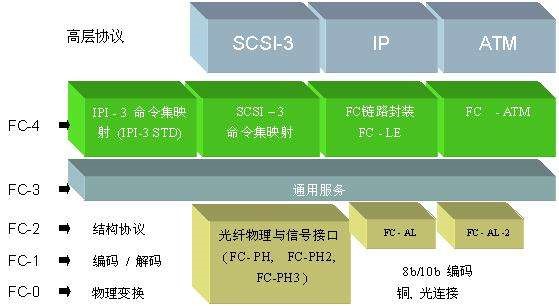

现在光纤存储使用的FC协议是指Fibre Channel,很多IT运维容易把它跟网络光纤协议弄混。FC协议指网状通道协议,因为现在业界都使用光纤为物理载体,所以FC协议会被误认为光纤通道协议。FC协议有物理层、链路层、网络层、传输层及上三层。网络层又分为FC-AL个和FC-Fabric。FC-AL是环路,最多128节点。FC-Fabric是网状交换矩阵,节点数很多。上三层用于实现Login过程、名称服务等各类服务。总之,FC是一个高速高效、即插即用的网络。





前几年的存储后端都使用FC。中端存储后端是使用FC-AL来连接的,硬盘有2个接口支持FC-AL,分别接入2个控制器的FC环路。由于是使用FC-AL,需要有仲裁机制,并且在一个环路里,每时每刻只能有一块磁盘传输数据,所以为了提高存储后端性能,最好一个环路内不超过30块磁盘。现在存储后端都是用SAS了,SAS是交换矩阵,都是点对点的,不存在FC-AL的缺点。目前端端口还是使用FC,可能是SAS线不容易布线。

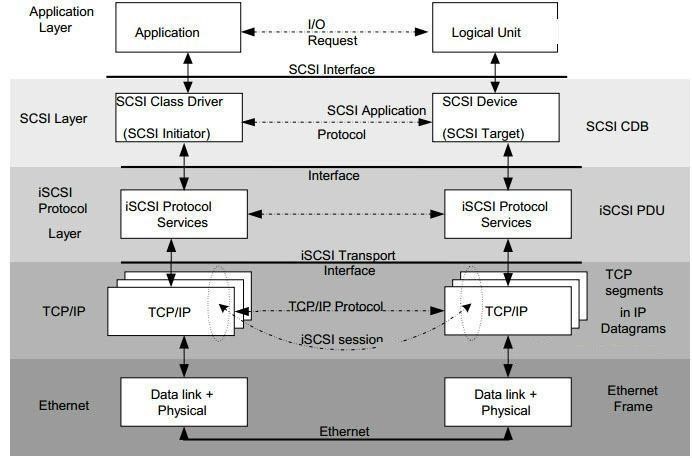

存储界中,FC协议之上是跑SCSI协议。iSCSI是SCSI跑在TCP/IP上,效率肯定没跑在FC上高。FCIP是FC协议封装在IP里,一般是用于远程备份、容灾的。FCoE是FC协议跑在以太网里,FCoE是使用以太网代替了光纤,FCoE的交换机也要实现Login、名称服务等各类服务,所以不是简单的网络交换机。
