QinQ基础,VLAN双层TAG,一分钟了解下

QinQ 是 802.1Q in 802.1Q 的简称,是基于 IEEE 802.1Q 技术的一种比较简单的二层 VPN 协议。

一、QinQ简介

IEEE 802.1Q 定义的 VLAN ID 域有 12 个比特,最多可以提供 4094 个 VLAN。但在实际应用中,尤其是在城域网中,需要大量的 VLAN 来隔离用户,4094 个 VLAN 远远不能满足需求。QinQ 使整个网络最多可以提供 4094×4094 个 VLAN,满足了城域网对 VLAN 数量的需求。

QinQ 是 802.1Q in 802.1Q 的简称,是基于 IEEE 802.1Q 技术的一种比较简单的二层 VPN 协议。

通过将一层 VLAN Tag 封装到私网报文上,使其携带两层 VLAN Tag 穿越运营商的骨干网络(又称公网),从而使运营商能够利用一个 VLAN 为包含多个 VLAN 的用户网络提供服务。

QinQ 具备以下优点:

· 缓解公网 VLAN 资源日益紧缺的问题。

· 用户可以规划自己的私网 VLAN,不会导致与公网 VLAN 冲突。

· 为用户提供了一种简单、灵活的二层 VPN 解决方案。

· 当运营商进行 VLAN 规划时,用户网络不必更改原有配置,使用户网络具有了较强的独立性。

二、QinQ的工作原理

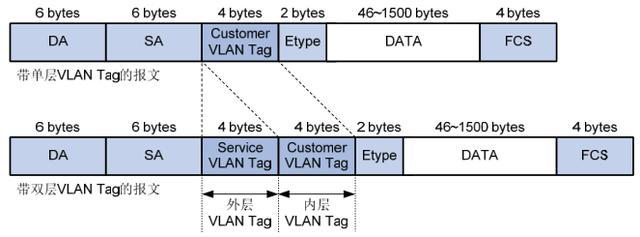

QinQ报文在运营商网络中传输时带有双层VLAN Tag:

· 内层 VLAN Tag:为用户的私网 VLAN Tag,Customer VLAN Tag (简称 CVLAN)。设备依靠该 Tag 在私网中传送报文。

· 外层 VLAN Tag:为运营商分配给用户的公网 VLAN Tag, Service VLAN Tag(简称 SVLAN)。设备依靠该 Tag 在公网中传送 QinQ 报文。




在公网的传输过程中,设备只根据外层 VLAN Tag 转发报文,而内层 VLAN Tag 将被当作报文的数据部分进行传输。

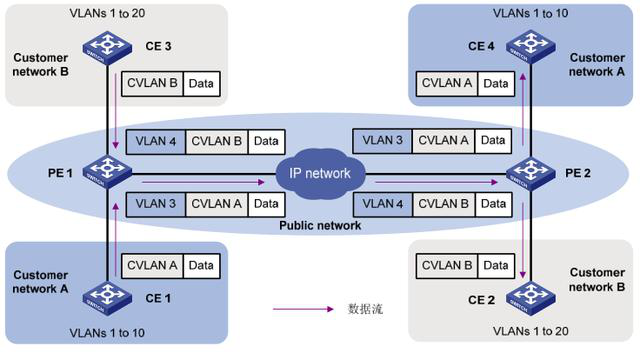

三、QinQ网络拓扑




用户网络A和B的私网VLAN分别为VLAN 1~10 和VLAN 1~20。运营商为用户网络A和B分配的公网VLAN分别为VLAN 3 和VLAN 4。

· 当用户网络 A 和 B 中带私网 VLAN Tag 的报文进入运营商网络时,报文外面就会被分别封装上 VLAN 3 和 VLAN 4 的公网 VLAN Tag。

· 来自不同用户网络的报文在运营商网络中传输时被隔离,即使这些用户网络各自的 VLAN 范围存在重叠,因为分配到的公网 VLAN 不同,在运营商网络中传输时也不会产生冲突。

· 当报文穿过运营商网络,到达运营商网络另一侧 PE(Provider Edge,服务提供商网边缘)设备后,报文被剥离公网 VLAN Tag,然后再传送给用户网络的 CE(Customer Edge,用户网络边缘)设备。

QinQ的实现方式

当端口上配置了 QinQ 功能后,不论从该端口收到的报文是否带有 VLAN Tag,设备都会为该报文添加本端口缺省 VLAN 的 Tag:

· 如果收到的是带有 VLAN Tag 的报文,该报文就成为带两层 Tag 的报文;



· 如果收到的是不带 VLAN Tag 的报文,该报文就成为带有本端口缺省 VLAN Tag 的报文。
